CCLR, CCRR, CCDR, CCR, CCHR

Композиционный материал представляет собой комбинацию двух или более видов материалов для улучшения свойств материала. Типичными примерами являются углепластик, состоящий из переплетённых нитей углеродного волокна и смолы, и стеклопластик, состоящий из стекловолокнистого наполнителя и смолы. Данные материалы обладают такими характеристиками, как легкий вес, превосходные механические свойства, высокая антикоррозийная защита и отличная усталостная прочность.

Одной из особенностей обработки композиционных материалов, отличающейся от обработки обычных металлов, является образование большого количества мелкодисперсной стружки. Из-за высокой твердости и низкой теплопроводности армированного волокна  происходит сильное нагревание, ускоряющее износ инструмента. Более того, высокая прочность, высокий модуль упругости и неоднородность материалов вызывает чрезмерные вибрации в то время, как композитные структуры вызывают такие проблемы при обработке, как отслаивание и образование заусенцев.

Будь наготове вместе с алмазным покрытием KORLOY

Для решения вышеупомянутых проблем при обработке композиционных материалов, KORLOY разработал новое нанокристаллическое алмазное (NCD) покрытие. Покрытие NCD, твердость которого превышает 8000 Hv, помогает минимизировать износ инструмента, увеличивая срок его службы, и предотвращает возникновение дефектов при обработке, сохраняя остроту режущей кромки. Оптимальная конструкция режущей кромки с низкой нагрузкой резания предотвращает отслаивание и образование заусенцев. Помимо этого новая технология KORLOY для улучшения сцепляемости субстрата и покрытия помогает решить проблему с отслаиванием алмазного покрытия.

Концевые фрезы для обработки композиционных материалов

По мнению технического специалиста отдела KHME KORLOY:
"Свойства композиционного материала значительно усложняют процесс обработки, вызывая чрезмерный износ инструмента и ухудшение шероховатости поверхности. В связи с этим требуется новое технологическое решение, так как стандартные инструменты не справляются с решением данной задачи. 3 года назад KORLOY начал разработку новых концевых фрез и сверл, направленных на обработку композиционных материалов.
Ожидается огромный спрос на данную линейку эксклюзивных инструментов, особенно в аэрокосмической промышленности, где в большей степени преобладает использование композиционных материалов"

KORLOY представляет пять типов концевых фрез с покрытием NCD для обработки композиционных материалов. CCDR - концевая фреза с двойной винтовой линией, предназначенная для чистовой обработки, профилирования и нарезания канавок, предотвращающая отслаивание на верхних и нижних торцевых поверхностях заготовок. CCR - концевая фреза для черновой обработки, имеющая особую конструкцию лезвия с минимальным сопротивлением резанию и малыми вибрациями. Данная фреза применяется для профилирования и нарезания канавок. Концевая фреза CCHT, имеющая высокопрочную режущую конструкцию с мульти-зубьями предназначена для высокопроизводительной черновой обработки, а также доступна как для станков с ЧПУ, так и для ручного инструмента. CCLR и CCRR - высокоточные концевые фрезы с малым шагом винтовой линии, обладающие низким осевым сопротивлением, минимизирующие возникновение отслаивания и появление заусенцев.

Силы резания направлены на центр заготовки, что позволяет минимизировать образование заусенцев в верхней и нижней части заготовки. Согласно направлению режущей кромки, верхняя режущая кромка режет по направлению вниз, верхняя режущая кромка режет по направлению вверх.

Алмазная конструкция режущих кромок сокращает их длину, снижая нагрузку на резание и предотвращая дефекты обработки.
Форма режущей кромки также помогает усилить зажим за счет увеличения сил резания, направленных вниз.

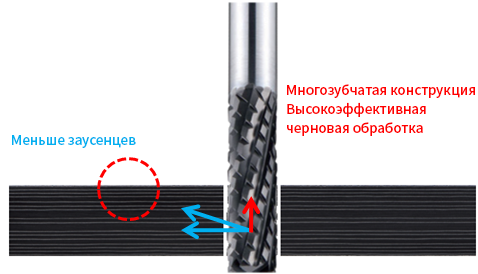

Применение дизайна мультизубьев для повышения прочности кромок и обеспечения высокой эффективности черновой обработки. Применимый низкий угол наклона также помогает предотвратить образование заусенцев в верхней части заготовки.

Форма с несколькими зубьями (6F, 8F) увеличивает производительность при чистовой обработке.
Особая форма режущей кромки помогает усилить зажим и предотвратить отхождение заготовки

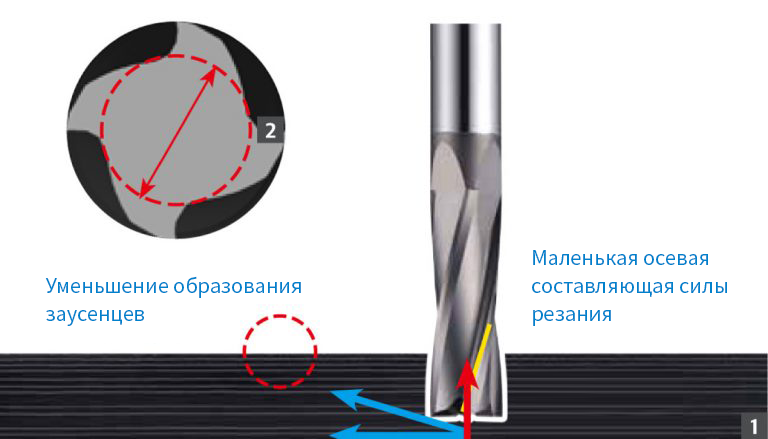

1. Применяя низкий угол наклона винтовой линии, сила резания, действующая в осевом направлении, может быть уменьшена в то время, как сила резания в направлении подачи может быть увеличена.
Более того, низкая осевая сила резания помогает минимизировать образование заусенцев.

2. Большая форма сердечника повышает прочность инструмента и сводит к минимуму возникновение вибраций.

[Источник] MFG Журнал "Технологии машиностроения"  http://www.mfgkr.com/archives/10256
